Det är ett kommunikationsverktyg som gör att du logiskt kan prata mellan en PLC (programmerbar logikstyrenhet) och många styrenheter, såsom motorer, transportörer, flödesmätare, nivåsensorer, etc. I stället för att PLC pratar direkt med diskreta I/O -moduler, Devicenet -adaptersamtal via en hårdvaru som heter DevIceNet Adapter Scanner. DeviceNet-adapter ansluter enkla industriella enheter (sensorer och ställdon) med enheter på högre nivå som programmerbara styrenheter. På grund av denna skillnad, och även på grund av det stora användningen av fast tillståndsutrustning, måste alla personer som är ansvariga för att tillämpa denna utrustning tillfredsställa sig att varje avsedd applicering av denna utrustning är acceptabel.
Fördelar med DeviceNet -adapter
Kostnadseffektiv
Devicenet-adaptrar ger ett kostnadseffektivt sätt att ansluta äldre enheter till moderna nätverk utan behov av dyra uppgraderingar av utrustning eller ersättningar.
Plug-and-play-funktionalitet
Många Devicenet-adaptrar erbjuder plug-and-play-funktionalitet, vilket gör dem enkla att installera och använda utan behov av komplexa konfigurationsprocesser.
Mångsidighet
Devicenet -adaptrar finns i olika typer som DeviceNet till Ethernet, USB eller seriella adaptrar, vilket ger flexibilitet i att ansluta olika typer av enheter till nätverket.
Avlägsna enhetshantering
Vissa DeviceNet -adaptrar stöder fjärrhantering, vilket gör det möjligt för användare att övervaka och styra anslutna enheter från en central plats för förbättrad effektivitet och underhåll.
-
![7/8 mini-förändringsadapter för Fieldbus Devicenet NMEA 2000]()
7/8 mini-förändringsadapter för Fieldbus Devicenet NMEA 2000Devicenet Mini-Change 7/8 Connector Gender Changer, 7/8-16 un manlig till manlig omvandlare kan spela rollen som gränssnittskonvertering. Till exempel, om en enhet använder en 7/8-16 FN -kvinnlig -
![Mini-Change Devicenet-kopplingskvinna till kvinna]()
Mini-Change Devicenet-kopplingskvinna till kvinnaMini-Change 7/8 Connector Coupler Gender Changer 7/8-16 un-kontakt används främst för att ansluta två 7/8-16 un standardanslutningar, men båda sidor är manliga huvud. 7/8-16 FN: s anslutningsväxlare -

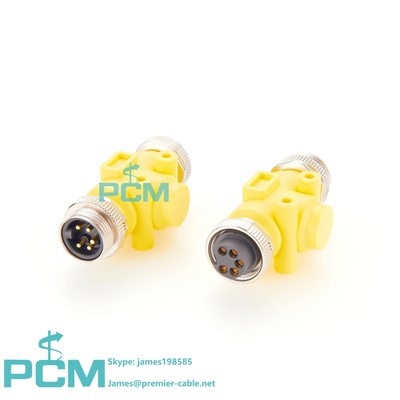

![Devicenet Mini-Change 7/8 Connector Könsförändring]()
Devicenet Mini-Change 7/8 Connector Könsförändring7/8-16 un coupler Mini-C Gender Changer, 7/8-16 un är en gängad anslutningsstandard som vanligtvis används i kontakter inom industriområdet, till exempel för överföring av kraft, signaler eller data. -
![NMEA 2000 Micro Change to Mini-Change]()
NMEA 2000 Micro Change to Mini-ChangeNMEA 2000 Micro Change M12 till mini-förändringadapter, NMEA2000 har 2 olika kablar, droppkabel och trunkkabel, varje kabel använder olika trådmätare för de olika signallinjerna. Mini-C -
![Bussystem t-connector devicenet m12 a-kod till 7/8 "-16 unf parallell distributör]()
Bussystem t-connector devicenet m12 a-kod till 7/8 "-16 unf parallell distributörBussystem T-connector Devicenet M12 A-kod till 7/8 -16 UNF Parallell distributör, 7/8 TEE-kontakt med M12-utgång används vanligtvis för att skapa släpplinje där grenkabeln går till en specifik del av -
![Devicenet Cordset Adapterkabel M12 till 7/8 ″ 5 stift]()
Devicenet Cordset Adapterkabel M12 till 7/8 ″ 5 stiftNMEA2000 DeviceNet Adapter-kabel M12 till 7/8 ″ 5 stift, detta är DVN-bagageutrymme för att släppa adapterkabel från mini-förändring till mikroförändring. Det finns två storlekar på kablar enligt -
![DeviceNet Micro-Change to Mini-Change Cordset]()
DeviceNet Micro-Change to Mini-Change Cordset7/8 Mini-Change to M12 Adapter DVN Trunk Cable, Drop Cable, Devicenet Trunk Cable Mini-Change Connector, DeviceNet Drop Cable Micro Change Connector används huvudsakligen för NMEA 2000-enheter. -
![Devicenet DNV Adapter Cable 7/8 "till M12]()
Devicenet DNV Adapter Cable 7/8 "till M12Devicenet Adapter TEE -kontakt 7/8 till M12, lämplig för gränssnittet Devicenet, CanOpen, NMEA2000, som används allmänt i sensor och ställdon, motor, järnväg, skeppsradar, fältbuss för DeviceNet, för
Varför välja oss
Vår fabrik
Grundades i Dong Guan 2003, äger Premier Cable cirka 350 arbetare, som täcker ett område på 9000㎡, med 10 moderna produktionslinjer och den årliga produktionskapaciteten är cirka 12 miljoner datorer. Vår fabrik har ett team av utmärkt teknisk personal med mer än tio års erfarenhet.
Produktionsutrustning
Samtidigt äger vi mycket avancerad produktionsutrustning och kvalitetsinspektionsutrustning för att förbättra produktionseffektivitet, produktkonsistens och kvalitetsstabilitet. Vår utrustning inkluderar högfrekventa svetsmaskin, autosvetsmaskin, HABA-svetsmaskin, lasersvetsmaskin, laserskärmaskin, temperatur- och fuktighetscykeltestare, saltsprayprovare, SGS-testmaskin, anslutningsinsatser, nätverksanalysator, IP67 vattentät testare. Denna utrustning ger en stark garanti för produkternas kvalitet och tillförlitlighet.
Vår produkt
AS-Interface Cable, CC-Link Cable, DeviceNet Cable, D-Sub Bus Connector, Profibus Cable, Can Bus Cable, M8 M12 M23 M16 AISG Cable Connector, NMEA2000 Cable Connector, PLC Programming Cable RS232, RS485, RS422, ProfiNet Cable,7/8"-16UNF Cable Connector, Servo Motor Power Cable, Encoder Kablar, styrskåpspanelmonterad kabel, robust vattentät kabel, sensorfördelningslåda.
Vår tjänst
Vi tillhandahåller anpassade design- och tillverkningstjänster, skräddarsyr olika kontakter och trådsele enligt kundernas specifika behov och applikationsscenarier för att säkerställa en perfekt matchning.
DeviceNet Adapter är ett protokoll på applikationsnivå som används i automatiseringsmiljön. Det är ett kommunikationsverktyg som gör att du logiskt kan prata mellan en PLC (programmerbar logikstyrenhet) och många styrenheter, såsom motorer, transportörer, flödesmätare, nivåsensorer, etc. I stället för att PLC pratar direkt med diskreta I/O -moduler, Devicenet -adaptersamtal via en hårdvaru som heter DevIceNet Adapter Scanner.
DeviceNet Adapter hanteras nu av Open DeviceNet Adapter Vendors Association (ODVA), en organisation som utvecklar standarder och gör det möjligt för tredjepartsleverantörer att använda nätverksprotokollet. DeviceNet -adapter följer den öppna systemen för sammankoppling (OSI) som använder sju lager som är fysiska, datalink, nätverk, transport, session, presentation och applikation. Devicenet -adapter är baserad på det gemensamma industriella protokollet (CIP) och använder de tre övre skikten av CIP som börjar vid sessionen, medan de nedre 4 -lagren har anpassats till Devicenet -adapterapplikationen. Devicenet -adapterens "fysiska skikt" består av en kombination av kablar, noder, kranar och termineringsmotstånd i en topologi i trunkline -dropline. Vi kommer att diskutera dessa fysiska komponenter i följande artiklar. För "Data Link Layer" använder DeviceNet Adapter standard Controller Area Network (CAN) som hanterar alla meddelanden mellan styrenheter och enheter. "Nätverks- och transportlagren" för Devicenet-adapter skapar en anslutning med enheten genom att använda anslutnings-ID för noderna, bestående av MAC-ID för en enhet och ett meddelande-ID. Fördelen med anslutnings -ID är att det gör det möjligt för DeviceNet -adapter att identifiera duplicerade adresser genom att titta på MAC -ID och signalera till användaren att den måste fixas.
Det geni bakom Devicenet -adaptern är att den gick med i kraften och signalen till en kabel, sparar pengar och minskar behovet av flera kablar som använder mer utrymme. Vilken Devicenet -adapterkabel du väljer bestäms av avstånd och fysiska begränsningar för din applikation. Du kan använda den runda (tjocka eller tunna) kabeln för antingen bagageutrymme eller droppar, lägenheten används för stamlinjer och klass 1 -droppkabeln används för droppar. De använder alla tvinnade trådpar. Ett par för 24V DC -effekten och ett par för signalen. Det finns också en sköldtråd som används i jordningsprocessen. Kabeln som du väljer att passa din applikation kommer huvudsakligen att baseras på avstånd eftersom det finns specifika gränser för längderna som möjliggör maximala datahastigheter. DeviceNet -adapterdatahastigheter är 125, 250 eller 500 kilobits per sekund. Ju längre den längd som behövs kommer att resultera i en långsammare datahastighet och vice versa. ' Tjock 'rund kabel har ett intervall av maximal längd på 1 640 fot vid 125 kilobits per sekund till en maximal längd på 328 fot vid 500 kilobits per sekund.
Eftersom det inte finns några förutbestämda sladdlängder i Devicenet -adapter, kan du sätta anslutningar till den platta kabeln var som helst på linjen, vilket gör detta val bra för enhetsplacering. Släpplinjerna ansluter enheterna till trunklinjen och datahastigheten du väljer bestämmer den totala tillåtna dropplinjen. Den största begränsningen för en droppe är att det maximala kabelavståndet från vilken enhet som helst till trunklinjen är 2 0 fot. Den maximala totala dropplängden för varje datahastighet är 512 fot vid 125 kilobits per sekund, 256 fot vid 250 kilobits per sekund och 128 fot vid 500 kilobits per sekund. Än en gång visar du att vid högre datahastigheter får du kortare avstånd som ditt nätverk kan nå, och sänka datahastigheterna får dig längre nå kapacitet. Devicenet Adapter -trunklinjen kräver 121 ohm, 1 procent, 0,25 watt eller större avslutningsmotstånd i varje ände av stammen och direkt ansluten över signaltrådarna (blått och vitt). Avslutningsmotståndet minskar elektriskt brus och utan dem, på rätt plats, kommer Devicenet -adaptern inte att fungera korrekt. Du kan ansluta trunkline till enheterna med flera typer av kranar och kontakter. Enheter kan anslutas till dessa Devicenet -adapteranslutningar och kranar antingen "direkt" till trunkline eller genom att "grenas" eller genom att "daisy kedja" dem tillsammans.
Devicenet -adapter
Noder distribueras längs en Devicenet-adapter med hjälp av en Trunkline-Dropline-topologi. Denna topologi möjliggör lätthet i ledningar och åtkomst till nätverket från flera kranar. Dessutom kan noder enkelt tas bort och läggas till för att minska produktionsstoppet, öka nätverksflexibiliteten och minska felsökningstiden. Eftersom det fysiska lagret är optiskt isolerat från enheten kan kommunikationskraft och enhetseffekt dela samma buss (ytterligare minska komplexiteten i nätverket och komponenterna inom). Devicenet -adapter stöder 125 kbit/s, 250 kbit/s och 500 kbit/s datahastigheter. Beroende på den valda kabeltypen kan Devicenet -adapter stödja kommunikation upp till 500 meter (med rund, stor diameterkabel). Typisk rund kabel stöder upp till 100 meter, medan platt-kabel stöder upp till 380 meter vid 125 kbit/s och 75 meter vid 500 kbit/s.
DeviceNet -adapter använder en differentiell seriell buss (Controller Area Network) som dess datalänkskikt. Med hjälp av CAN som ryggrad kräver Devicenet -adapter minimal bandbredd för att överföra och paketera meddelanden. Dessutom kan en mindre processor väljas i utformningen av enheten tack vare dataramformatet och den enkelhet som processorn kan analysera data. Vid överföringen av det första paketet med data skickas starten på rambiten för att synkronisera alla mottagare i nätverket. Burkens identifierare (betecknad från 0 - 63) och RTR -bit kombineras för att ställa in prioritet, där uppgifterna kan nås eller ändras. Lägre identifierare har prioritet framför högre identifierare. Förutom att överföra dessa data till andra enheter, övervakar enheten också de skickade data. Denna redundans validerar de överförda data och eliminerar samtidigt överföringar. Om en nod sänds samtidigt som en annan nod kommer noden med den nedre 11 -bitars identifieraren att fortsätta att överföra medan enheten med den högre 11 -bitars identifieraren kommer att stoppa. De nästa sex bitarna innehåller information för att specificera kontrollfältet. De första två bitarna är fixerade, medan de fyra sista används för att specificera längdfältet i datafältet. Datafältet innehåller från noll till åtta byte av användbar data. Följande dataram är CRC -fältet. Ramen består av 15 bitar för att upptäcka ramfel och upprätthålla många formatavgränsare. På grund av enkel implementering och immunitet mot de flesta bullriga nätverk ger CAN en hög nivå av felkontroll och felinneslutning.
DeviceNet-adapter har ett anslutningsbaserat nätverk. En anslutning måste initialt inrättas av antingen en UCMM (Unconnected Message Manager) eller en grupp 2 oansluten port. Därifrån kan uttryckliga och implicita meddelanden skickas och tas emot. [6] Explicit meddelanden är paket med data som i allmänhet kräver ett svar från en annan enhet. Typiska meddelanden är konfigurationer eller icke-tidskänslig datainsamling. Implicita meddelanden är paket med data som är tidskritiska och i allmänhet kommunicerar i realtidsdata över nätverket. En uttrycklig meddelandanslutning måste användas för att upprättas först innan en implicit meddelandeanslutning görs. När anslutningen har gjorts, kan burk identifierare data till motsvarande nod.
Protokoll på hög nivå som körs ovanpå Controller Area Network (CAN). Master/Slave Network som stöder kommunikation till peer-to-peer (i motsats till J1939 som specifikt är ett peer-to-peer-nätverk). Använder 11- Bitidentifierare i meddelandets rubriker (till skillnad från J1939, som använder 29- bitidentifierare). Stöder upp till 64 noder i ett enda nätverk. Standardnätverksöverföringshastigheter är 125K, 250K och 500K bitar per sekund. Nätverksmaxlängd bestäms baserat på nätverksöverföringshastigheten och vilken typ av kabel som används (t.ex. vid 500K kan maxlängden vara så kort som 246 fot med platt kabel och så länge som 1 640 fot vid 125K med tjock kabel).
Devicenet -adapterslavar måste stödja minst 1 av de tre datautbytemetoderna som identifierats som cykliska, undersökta eller förändring av tillstånd (COS). Eftersom Devicenet -adapter körs över en standardburk nätverk kräver det fysiska lagret två 120 ohm -motstånd (terminatorer) i varje ände av nätverket. DeviceNet -adapterkabel inkluderar 24VDC -nätverkskraft samt CAN H/L -anslutningar.
Devicenet -adapter stöder upp till 64 noder i ett enda Devicenet -adapternätverk, som kan bestå av 1 master och upp till 63 slavar eller flera mästare som styr sin egen unika uppsättning slavar i samma fysiska nätverk. Devicenet-adapter stöder master / slav (endast grupp 2) och peer-to-peer-kommunikation och använder I / O och uttryckliga meddelanden för kontroll, övervakning och konfiguration.
Information om fysisk gränssnitt för Devicenet -adaptern
Ett sätt att titta på det är att termen "applikationslager" innebär att DeviceNet-adapter handlar mer om applikationsdata än ett lägre nivå eller icke-appliceringslagerprotokoll. Till exempel är ett länkskiktprotokoll utformat helt enkelt för att flytta några byte från punkt A till punkt B. Det har inget intresse och förmedlar ingen inneboende information om innehållet i meddelandet. Eftersom det är ett applikationslagerprotokoll förmedlar dess meddelanden information. Ett Devicenet-adapter-explicit meddelande har specifik information i specifika byte i ett meddelande. Det finns en byte för ett klassnummer, en byte för en servicekod och så vidare.
CAN är en seriekommunikationsstandard för intelligenta enheter att kommunicera med varandra. Till skillnad från många andra kommunikationsstandarder som tillhandahåller snabba datahastigheter med tusentals eller miljoner databyte i en enda ram, har Can en bithastighet som max ut vid 1 mega baud. De flesta industriella applikationer behöver inte ens den hastigheten. De flesta använder den låga 125 kbaud. Och där andra standarder rör sig tusentals byte i en enda ram kan bara flytta 8 byte av data. Men där hastighet och kapacitet är styrkor för många av de andra standarderna, är CAN: s styrka dess låga omkostnader och enkla fysiska gränssnitt. Med sin lilla paketstorlek, även vid 500 kbaud en ram med åtta byte av data, är det bara på nätverkstråden under en kvart millisekund. För många kontrollapplikationer är detta mycket snabbt. Dessutom kan mikrokontrollern, ja, en underpowered 8- bit mikro, få jobbet gjort. Den behöver så lite som 4K programmeminne och 256 byte av RAM för att stödja en CAN -applikation.
En av de mest extraordinära funktionerna hos CAN (och DeviceNet Adapter) är bitvis skiljedom. Bitvis skiljedom är processen som kan använda för att prioritera meddelanden utan att förlora någon nätverksbandbredd. På ett burknätverk dominerar nollbitar en bit. När en enhet överför ett meddelande lyssnar det på bitarna i nätverket. Om en enhet sänder en och hör en noll, vet den att ett högre prioriterat meddelande överförs och den avbryter överför. Noden med det högre prioritetsmeddelandet hör bitarna att det överför och vet aldrig att det är i konflikt med ett lägre prioritetsmeddelande. Meddelandesekvensen i nätverket bevaras.
Vår fabrik
Grundades i Dong Guan 2003, äger Premier Cable cirka 350 arbetare, som täcker ett område på 9000㎡, med 10 moderna produktionslinjer och den årliga produktionskapaciteten är cirka 12 miljoner datorer. AS-Interface Cable, CC-Link Cable, DeviceNet Cable, D-Sub Bus Connector, Profibus Cable, Can Bus Cable, M8 M12 M23 M16 AISG Cable Connector, NMEA2000 Cable Connector, PLC Programming Cable RS232, RS485, RS422, ProfiNet Cable,7/8"-16UNF Cable Connector, Servo Motor Power Cable, Encoder Kablar, kontrollskåpspanelens kabel, robust vattentät kabel, sensordistributionslåda har ett team av utmärkt teknisk personal med mer än tio års erfarenhet. och amerikanska marknader.
Vanliga frågor
F: Vilka är de vanliga typerna av Devicenet -adaptrar?
F: Vad är syftet med en Devicenet -adapter?
F: Hur fungerar DeviceNet -adaptrar?
F: Kan Devicenet -adaptrar stödja flera enheter?
F: Vilka är de viktigaste funktionerna i Devicenet -adaptrar?
F: Kan Devicenet -adaptrar användas i industriell automatisering?
F: Är Devicenet -adaptrar kompatibla med olika Devicenet -versioner?
F: Hur väljer jag rätt Devicenet -adapter för min applikation?
F: Kan Devicenet -adaptrar användas för dataövervakning och diagnostik?
F: Är Devicenet -adaptrar lämpliga för hårda industriella miljöer?
F: Kan Devicenet -adaptrar användas för hantering av fjärrenhet?
F: Hur felsöker jag problem med Devicenet -adaptrar?
F: Är DeviceNet-adaptrar kompatibla med programvaran från tredje part?
F: Kan Devicenet -adaptrar användas för prediktivt underhåll?
F: kräver Devicenet -adaptrar firmware -uppdateringar?
F: Är DeviceNet -adaptrar skalbara för att utöka nätverk?
F: Kan Devicenet -adaptrar användas för dataloggning?
F: Hur säkerställer jag datasäkerhet med Devicenet -adaptrar?
F: Är DeviceNet-adaptrar kostnadseffektiva för nätverksintegration?
F: Kan Devicenet -adaptrar användas i eftermonteringsprojekt?
Som en av de ledande Devicenet -adaptertillverkarna och leverantörerna i Kina välkomnar vi dig varmt att köpa anpassade Devicenet -adapter från vår fabrik. Alla OEM -produkter är med hög kvalitet och konkurrenskraftigt pris. Kontakta oss för citat.
