Anpassade kabelenheter för AGV och AMR: Vad köpare behöver tillhandahålla för offert
För att citera en anpassad AGV- eller AMR-kabelenhet, bör köpare tillhandahålla kontakttyp, kodning, stiftantal, kön, kabellängd, mantelmaterial, skärmningskrav, ledningsmått, kopplingsschema, applikationsposition och arbetsmiljö.
⚡ Snabbsvar
För att citera en anpassad AGV- eller AMR-kabelenhet, bör köpare tillhandahållakontakttyp, kodning, stiftantal, kön, kabellängd, mantelmaterial, skärmningskrav, trådmått, kopplingsschema, applikationsposition och arbetsmiljö. Foton är användbara, men de räcker inte för att bekräfta pinout, skärmning eller aktuellt betyg. Nedan finns en komplett guide om vad du ska förbereda och hur du begär en offert.
Du vet vad du behöver - Men hur ber du om det?
Om du skaffar kablar för ett AGV- eller AMR-projekt är chansen stor att du redan har en ritning, ett prov, en stycklista eller åtminstone ett foto av kontakten. Du är inte här för att lära dig vad M12 betyder.
Det du behöver veta är:vilken information ska jag skicka för att få en korrekt offert, snabbt?
Vi stöder regelbundet AGV- och AMR-tillverkare med anpassade M12-, M23- och 7/8"-kablar. Skillnaden mellan en offert som kommer tillbaka inom 24 timmar och en som tar en vecka fram och tillbaka- och- beror vanligtvis på hur komplett den första begäran är.
📍 Där anpassade kablar används i AGV- och AMR-system
Beroende på designen kan en AGV eller AMR använda flera kabelenheter över sensorer, motorer, I/O-moduler och kraftsystem. Här är de typiska positionerna:
| Placera | Gemensam anslutning | Vad den gör |
|---|---|---|
| Närhetssensorer/fotoelektriska sensorer | M12 A-kodad 3-stift eller 4-stift | Objektdetektering, positionering |
| Säkerhetsskanner / LiDAR | M12 D-kodad eller X-kodad 8-stift | Navigering, undvikande av hinder |
| Industriell kamera | M12 X-kodad 8-stift | Synvägledning, streckkodsläsning |
| Drivhjulsmotor | M23 strömkontakt 6-stift eller 12-stift | Huvuddrag |
| Styrmotor | M23 ström + encoder | Riktningskontroll |
| Kodarfeedback | M12 eller M23 skärmad | Hastighets- och positionssignal |
| I/O-modul / fältbussbox | 7/8" eller M12 L-kodad | Strömfördelning till fältenheter |
| Batteri / DC buss | 7/8" kraft eller anpassad sele | Huvudströmledning |
| Grip / ändverktyg | M8 eller M12 kompakt | Ställdon och sensor vid ändeffektor |
Enligt vår erfarenhet,drivhjulskablar och kodarkablarär de mest anpassade - eftersom varje AGV-tillverkare använder ett lite annorlunda motormärke, pinout och kabeldragningsväg.
📋 Vad vi behöver från dig för att citera
Här är hela listan. Du behöver inte alla dessa för varje kabel, men ju mer du tillhandahåller, desto snabbare och mer exakt offert.
Kontaktdetaljer (båda ändar)
- Typ:M8, M12, M23, 7/8", RJ45 eller öppen ände
- Kodning:A, B, D, X, L, K, etc. (kritiskt för M12 - se nedan)
- Antal pinnålar: 3, 4, 5, 8 (M12) / 6, 9, 12, 19 (M23)
- Kön:Hane (stift) eller hona (uttag)
- Orientering:Rak eller rät-vinkel
Kabelspecifikationer
- Längd:Anslutning till koppling, eller koppling till avskalad ände
- Jacka:PVC (statisk) eller PUR (rörlig/dragkedja/oljeexponering)
- Avskärmning:Krävs för kodare, Ethernet och signalledningar nära motorer
- Trådmätare:AWG eller mm² - bestämmer aktuell kapacitet
Applikationskontext
- Kopplingsschema eller pinout:Fäst-till-tilldelning
- Installation:Rörlig eller statisk? Inomhus eller utomhus?
- Miljö:Temperaturområde, olja, vatten, kemikalier, IP-klassning behövs
📊 Offertkrav per kabeltyp
Olika kabeltyper kräver olika bekräftelsepunkter. Använd den här tabellen för att kontrollera vad som gäller för din förfrågan:
| Kabeltyp | Måste bekräfta |
|---|---|
| M12 kabelmontage | Kodning (A/B/D/X/L), antal stift, kön, kopplingsschema, skärmning, mantelmaterial |
| M23 motorkabel | Pinout, strömklass, kodaranslutning, bromstråd, skärmning, högt-flexkrav |
| 7/8" strömkabel | Stiftantal, spänningsklass, strömklass, trådmätare, IP-klassning, kontaktriktning |
⚠️ Varför det inte fungerar att skicka bara ett foto
Vi får regelbundet förfrågningar om-endast foto. Här är varför de inte räcker:
Samma utseende, annan kabel
En M12 A-kodad 4-stift och en M12 B-kodad 4-stiftskontakt är visuellt nästan identiska. Men kilspåren är vriden - de kommer inte att para sig med varandra. I ett ersättningsprojekt beställde en köpare en hel batch baserat på ett foto, bara för att finna att kontakterna inte kunde anslutas på plats.
Pinout är osynlig
Två M12 5-stifts sensorkablar kan ha helt olika tråd-till-pintilldelningar. Den ena kan koppla brun till stift 1, den andra till stift 4. Utan ett stiftdiagram gissar vi.
Skärmning och mätare är dolda
En 0,34 mm² signalkabel och en 1,5 mm² strömkabel kan ha samma ytterdiameter. Bilden berättar inte vilken du behöver.
Det som hjälper mest:Ett kopplingsschema, ett datablad från utrustningstillverkaren eller originalkabelns artikelnummer. Om du inte har någon av dessa, tar du bort-närbilder av båda kontaktytorna (visar stiften) plus kabelmarkeringarna som är tryckta på jackan kommer att ta oss dit 80 %.
🔧 Vanliga anpassade konfigurationer vi bygger
Dessa är de typer av kabelmontage som vi tillverkar oftast för AGV- och AMR-kunder:
Sensor- och signalkablar (M12-serien)
- M12 A-kodad till öppen ände - för plint eller PCB-anslutning
- M12 till M12 förlängning - sensor kedja eller omplacering
- M12 D-kodad till RJ45 - Ethernet-kamera, LiDAR, kontroller
- M12 X-kodad till RJ45 - 10Gbit Ethernet, hög-vision
Motor- och drivkablar (M23-serien)
- M23 strömkabel - drivhjul, styrning, lyftmotor
- M23 signal + kodarkabel - skärmad, hög-flex för kontinuerlig rörelse
- M23 till M23 förlängning - motor till servodrivning
Strömfördelningskablar (7/8" Mini-Change series)
Man Öppet-slut
3-stifts/panelfäste
Kvinna Öppet-slut
3-stifts/fältledningar
Rak förlängning
M-till-F / Standard
Höger-vinkelförlängning
90 grader/utrymme-sparande
- 7/8" till 7/8"- I/O-box strömmatning, fältbussström (förlängningskablar)
- 7/8" till öppen ände- Panelfäste eller anpassad avslutning (hane/hona tillgänglig)
- 7/8" splitter- En källa till flera I/O-moduler (T-kontakter och Y-delare)

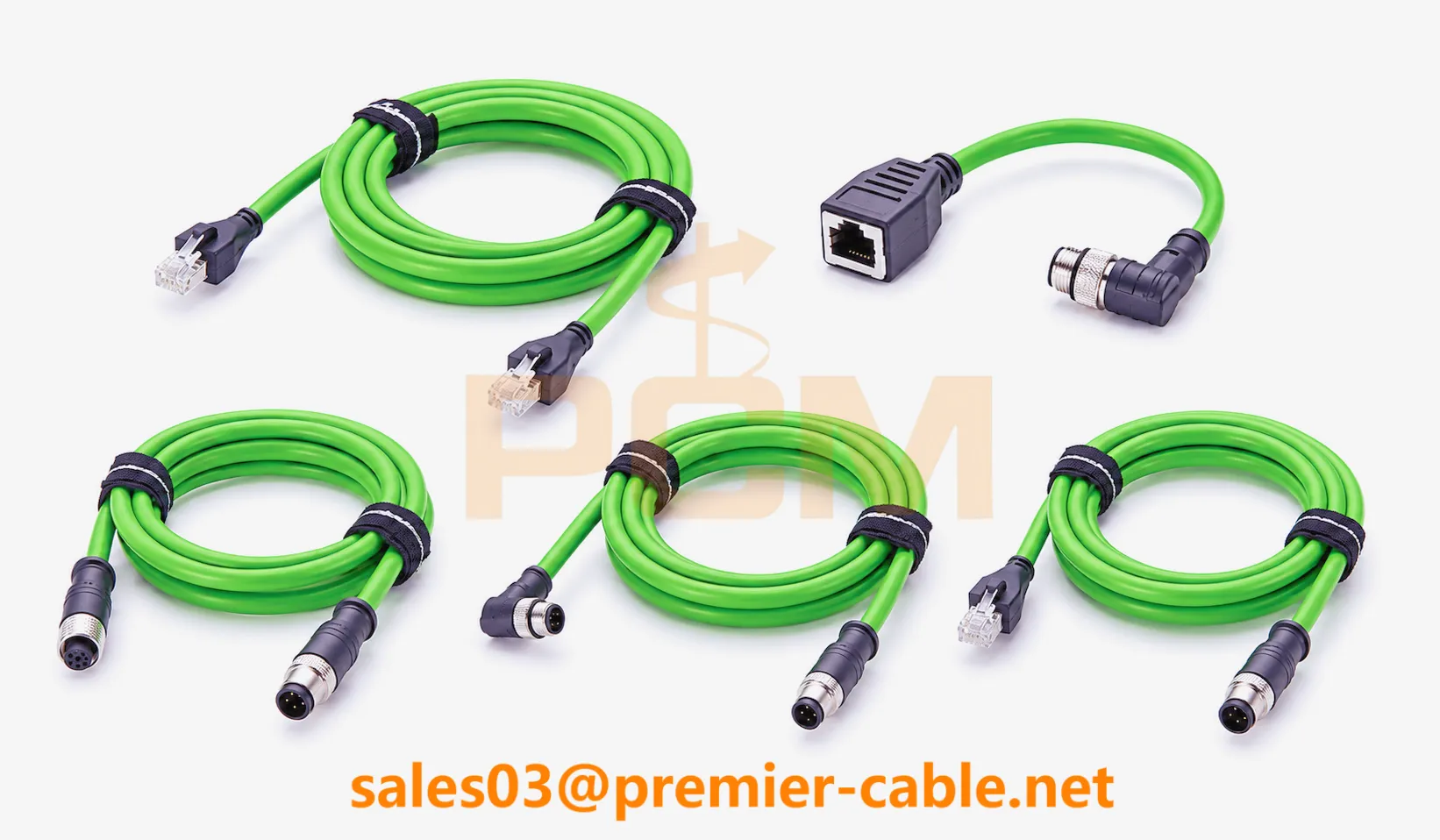

Industriella Ethernet-kablar
- M12 D-kodad till RJ45 - PROFINET, EtherNet/IP
- M12 X-kodad till RJ45 - 10Gbit Ethernet för hög-seende
- Cat5e / Cat6a skärmat - EMI-skydd nära motorer och frekvensomriktare
Fältbuss- och kommunikationskablar (DeviceNet / CAN Bus / PROFINET)
- DeviceNet - M12 A-kodad eller mikro-ändring, 4-stift eller 5-stift
- CAN Bus - M12 A-kodad eller öppen ände, skärmat tvinnat par
- PROFINET - M12 B-kodad eller D-kodad, Cat5e/Cat6a
Särskilda krav
- Hög-flex PUR-jacka för dragkedja eller robotarm
- Olje-tålig jacka för mat/dryck eller CNC-miljöer
- IP68 gjutna kontakter för diskutrymmen
- Anpassade övergjutna Y-delare eller T-kontakter
📖 Verkliga exempel från våra kunder
Fall 1: Drivhjulskabeln matchar inte
En kund skickade foton av en M23 12-stiftskontakt och bad om "samma kabel". När vi begärde pinouten visade det sig att deras motormärke använde en icke-standard pin-tilldelning. Om vi hade byggt till standard M23 12-pin pinout, skulle motorn inte ha gått.Pinout-bekräftelse sparade dem en misslyckad batch.
Fall 2: Kodarstörning efter kabelbyte
En AMR-tillverkare bytte ut sina kodarkablar mot oskärmade versioner för att spara kostnader. Inom några veckor hade de intermittenta positionsfel och nödstopp. Vi levererade skärmade M12-kablar med korrekt jordning av dräneringskabeln -problem löst.
Fall 3: Kabelbrott var tredje månad
En logistik AGV använde PVC-mantlade kablar på rattstången - ett läge med kontinuerlig ±90 graders rotation. Kablarna misslyckades upprepade gånger. Byte till hög-flex PUR-kablar med en snävare böjradieeliminerade problemet.
🔄 Vad händer efter att du har skickat dina krav
Vanligtvis inom 1 arbetsdag. Om något är oklart eller saknas ställer vi specifika frågor istället för att gissa.
Inklusive enhetspris, MOQ, ledtid och eventuella tekniska anteckningar.
För nya konstruktioner tar vi prover för din passform och funktionstestning innan batchproduktion.
Efter provgodkännande.
Typiska ledtider
- Standard M12/M23/7/8" konfigurationer:1–2 veckor
- Anpassad pinout eller specialjacka:2–3 veckor
- Första-gångsexempel:lägg till 5–7 dagar
Faktisk ledtid och MOQ beror på kontakttyp, kabelmaterial och orderkvantitet.Kontakta ossför specifika projekttidslinjer.
📝 RFQ-mall - Kopiera och skicka
Kopiera detta format, fyll i dina uppgifter och skicka det till oss. Detta är det snabbaste sättet att få en korrekt offert:
Kontakt B:[typ / kodning / antal stift / kön / rak eller rät-vinkel]
Kabellängd:[meter]
Jacka:[PVC / PUR / annat]
Avskärmning:[ja / nej / typ]
Trådmätare:[AWG eller mm²]
Pinout:[bifoga diagram eller beskriv stift-till-tråd]
Ansökan:[vilken utrustning, vilken position, rörlig eller statisk]
Miljö:[inomhus / utomhus / temperatur / IP-krav]
Kvantitet:[styck per beställning / årlig användning]
Har du inte alla dessa? Det är bra. Skicka det du har - kontaktfoton, kabelmärkningar, utrustningens modellnummer eller ett gammalt prov. Vi kan jobba därifrån.
✅ Snabb checklista
Innan du kontaktar oss, bekräfta att du har:
- Kontakttyp och kodning (båda ändar)
- Pin count (båda ändar)
- Man eller hona (båda ändar)
- Rak eller rät-vinkel (båda ändar)
- Kabellängd
- PVC eller PUR (statisk eller rörlig applikation?)
- Skärmad eller oskärmad
- Trådmätare eller strömkrav
- Kopplingsschema, pinout eller originalartikelnummer
- Applikationsbeskrivning (vilken utrustning, vilken position, vilken miljö)
Redo att få en offert?
Skicka oss dina kontaktuppgifter, kabellängd och kopplingsschema. Om du har ett prov, originalartikelnummer eller utrustningsdatablad, inkludera dessa också.
Vi stöder OEM-, ODM- och projektbaserade-anpassade kabelmonteringskrav för M12, M23 och 7/8"-kontakter. Oavsett om du behöver prover för prototypframställning eller volymproduktion kan vi hjälpa dig.
Skicka dina kabelkrav →❓ Vanliga frågor
Vilken information behövs för att citera en AGV-kabel?
Du bör ange kontakttyp, kodning, stiftantal, kön, kabellängd, mantelmaterial, skärmningskrav, ledningsmått och kopplingsschema. Ansökningstjänst och arbetsmiljö hjälper oss också att bekräfta rätt specifikation.
Varför räcker inte ett kontaktfoto för M12-kabeloffert?
Eftersom M12-kontakter med olika kodningstyper (A, B, D, X) ser nästan identiska ut utifrån. Foton kan inte bekräfta pinout, intern skärmning eller trådmätare. Ett kopplingsschema eller originalartikelnummer behövs för korrekt offert.
Vilka kabelenheter används vanligtvis i AGV- och AMR-system?
M12-kablar används för sensorer, Ethernet-kommunikation och I/O-signaler. M23-kablar används för servomotorer och kodarfeedback. 7/8"-kablar används för fältströmfördelning och strömförsörjning för I/O-moduler.
När ska AGV-kablar använda PUR istället för PVC?
Använd PUR när kabeln är installerad i ett rörligt läge - dragkedjor, robotförband, rattstång eller någon plats med kontinuerlig böjning. PUR erbjuder bättre flexlivslängd, oljebeständighet och nötningsbeständighet än PVC.
Vad är skillnaden mellan M12, M23 och 7/8" kabelenheter i AMR-system?
M12 är standarden för sensorer och industriellt Ethernet (mindre, lättare, signal-nivåström). M23 är designad för motoreffekt och kodarfeedback (högre ström, fler stift). 7/8" används för fälteffektfördelning där högre strömkapacitet behövs utan komplexiteten hos M23.
