Specifikation
Anslutningstyp: Fakra Z
Kabeltyp: Dacar 535 4- Kärnkabel, 26Awg
Frekvensområde: DC-1GHZ
Impedans: 100 Ω
Kompatibla protokoll: LVDS, GVIF, USB

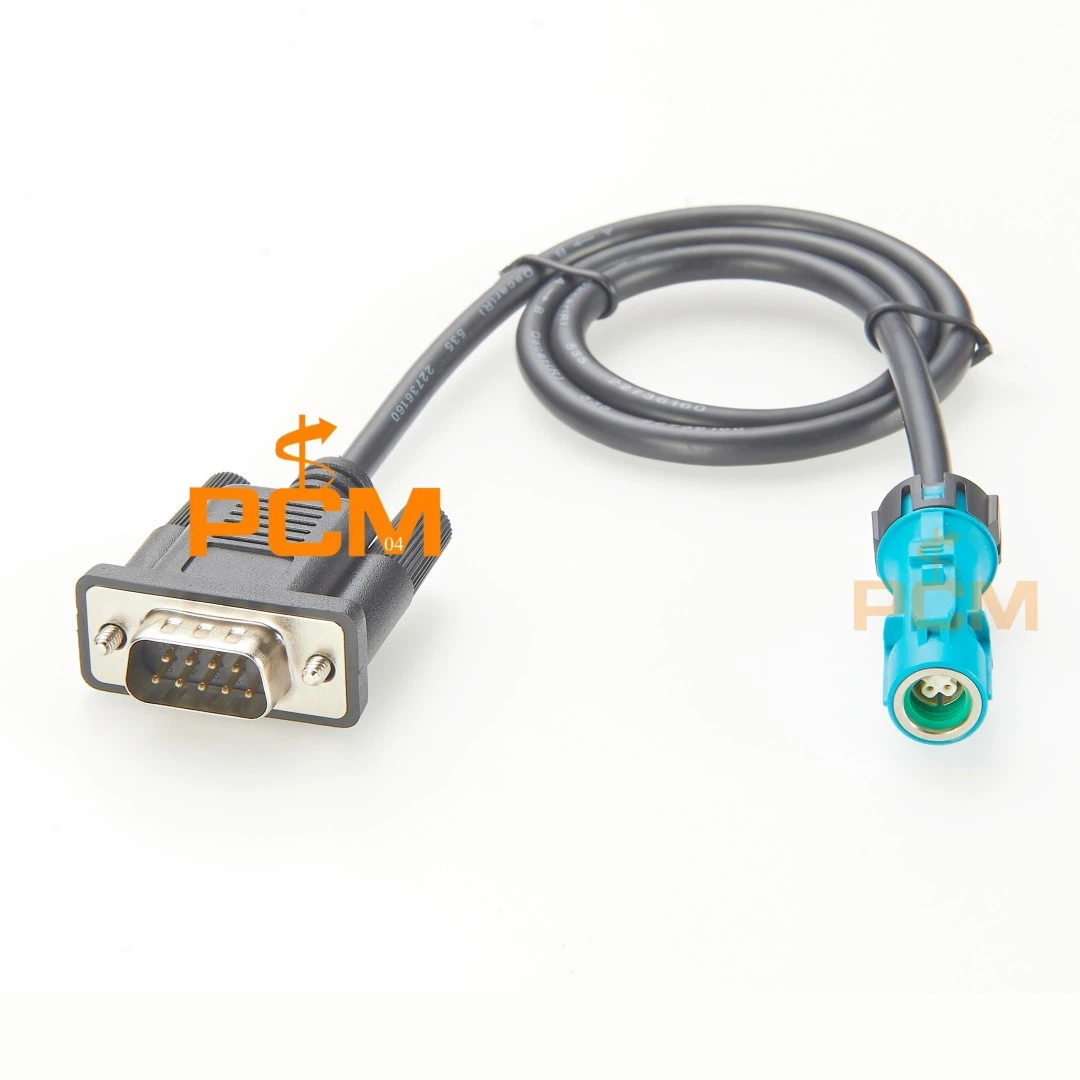

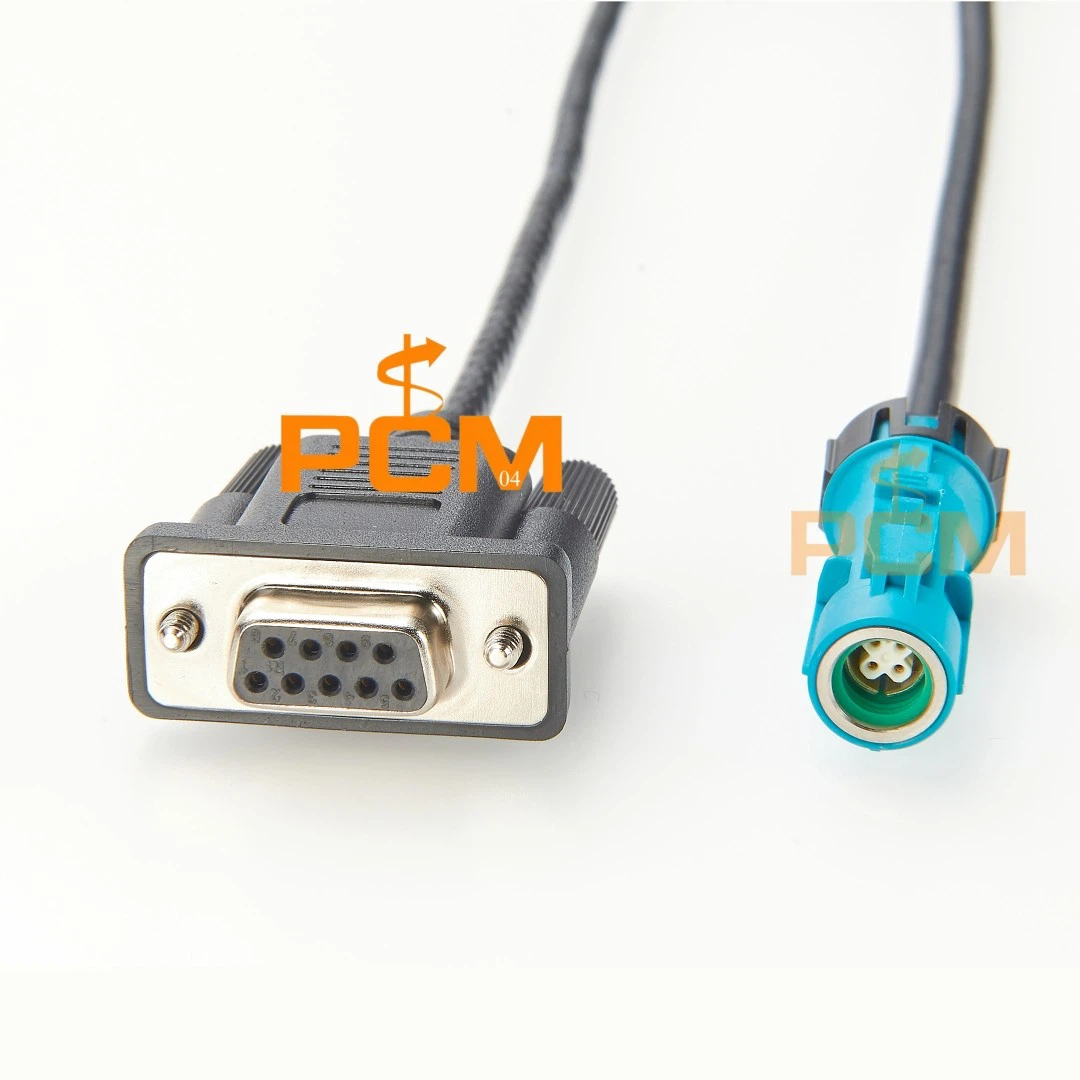

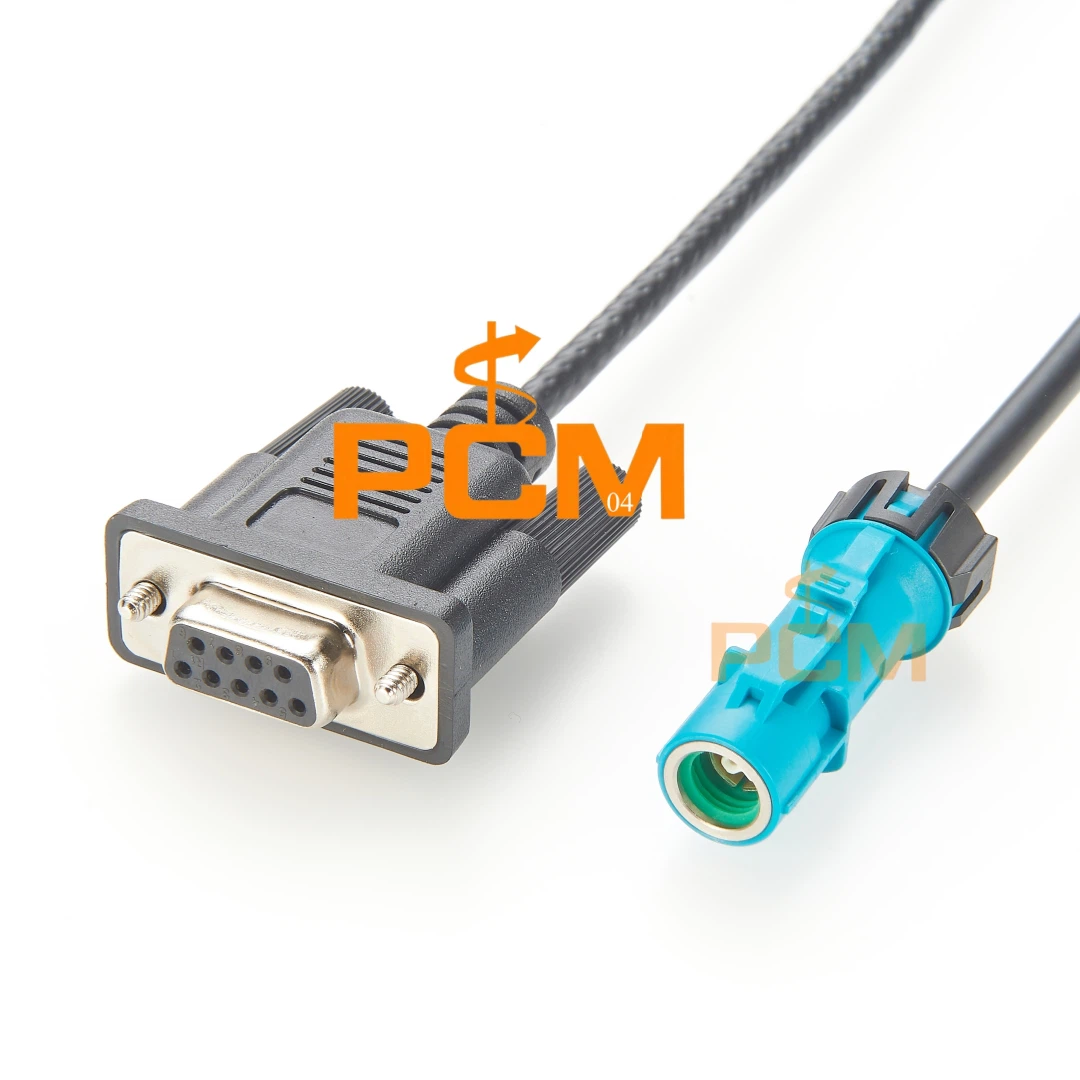

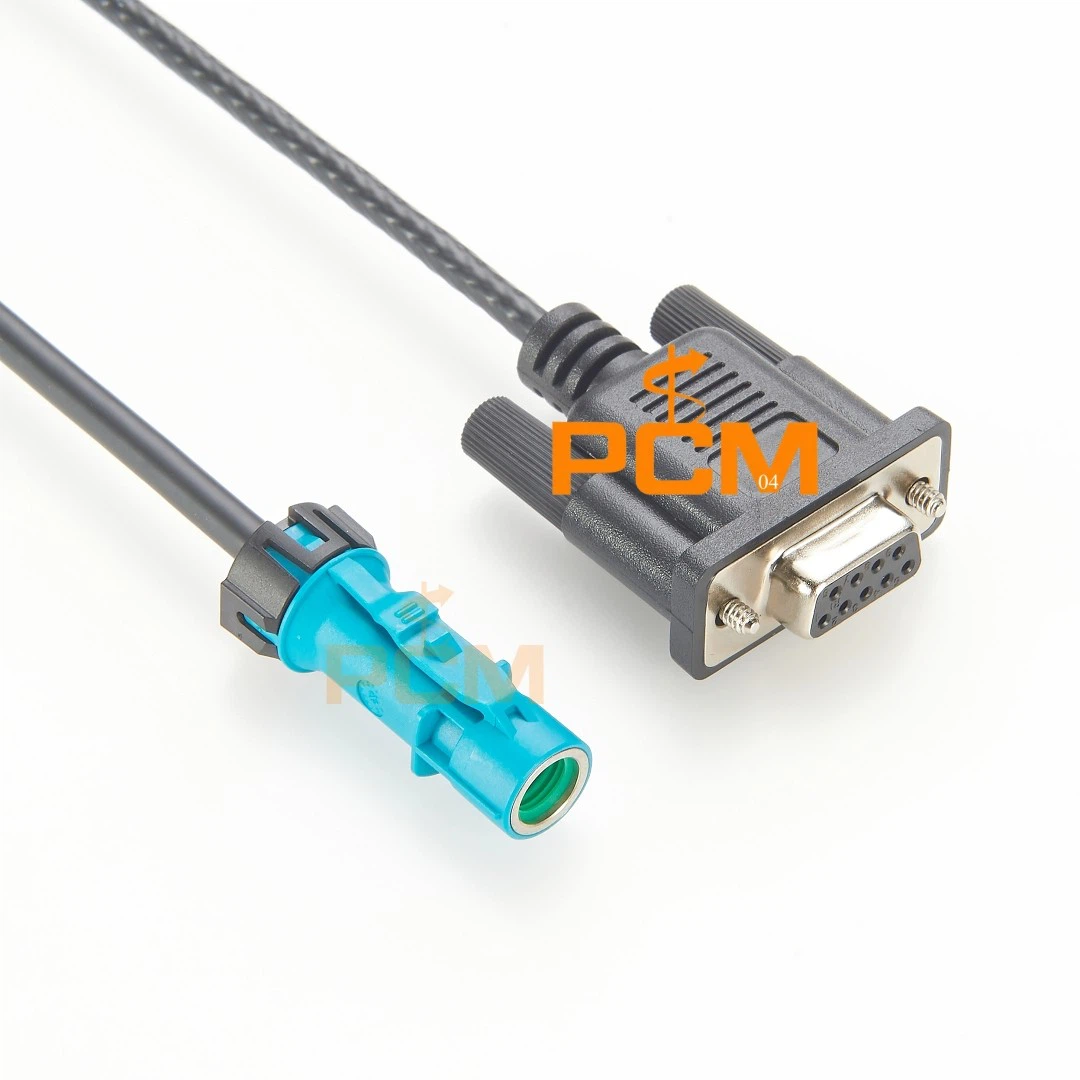

Rs 232 9 stift till HSD -kabel
RS232 DB9 till HSD 4-stiftanslutning FAKRA-kabel används i stor utsträckning i bilindustrin för höghastighetsöverföring och kommunikation.
FAKRA-kabeln kan ansluta det traditionella RS232-kommunikationsgränssnittet med höghastighetsdatasystemet och stöder Broadr-Rach Ethernet-gränssnittet

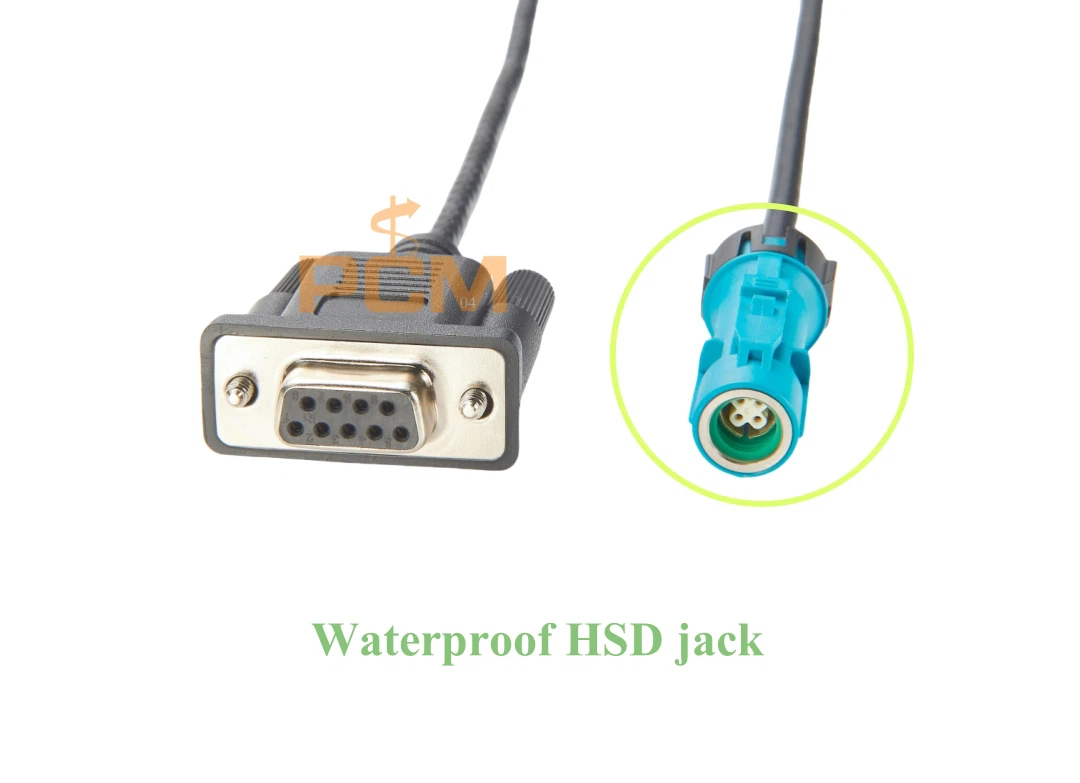

HSD -kontakten har en vattentät design, som säkerställer den normala driften av kabeln även om fordonet översvämmas.
Kabelapplikation
RS232 till HSD-kabel är lämplig för fordonsnätverk, fordonsdiagnostik, fordons infotainmentsystem, Advanced Driver Assistance Systems (ADAS) och säkerhetssystem i fordon.
Däcktryckdetektering
fordonsvattenförsörjningssystem
kameraanslutning
fordonsalarm
bilradio
bilskärm
bilantenn
billjud

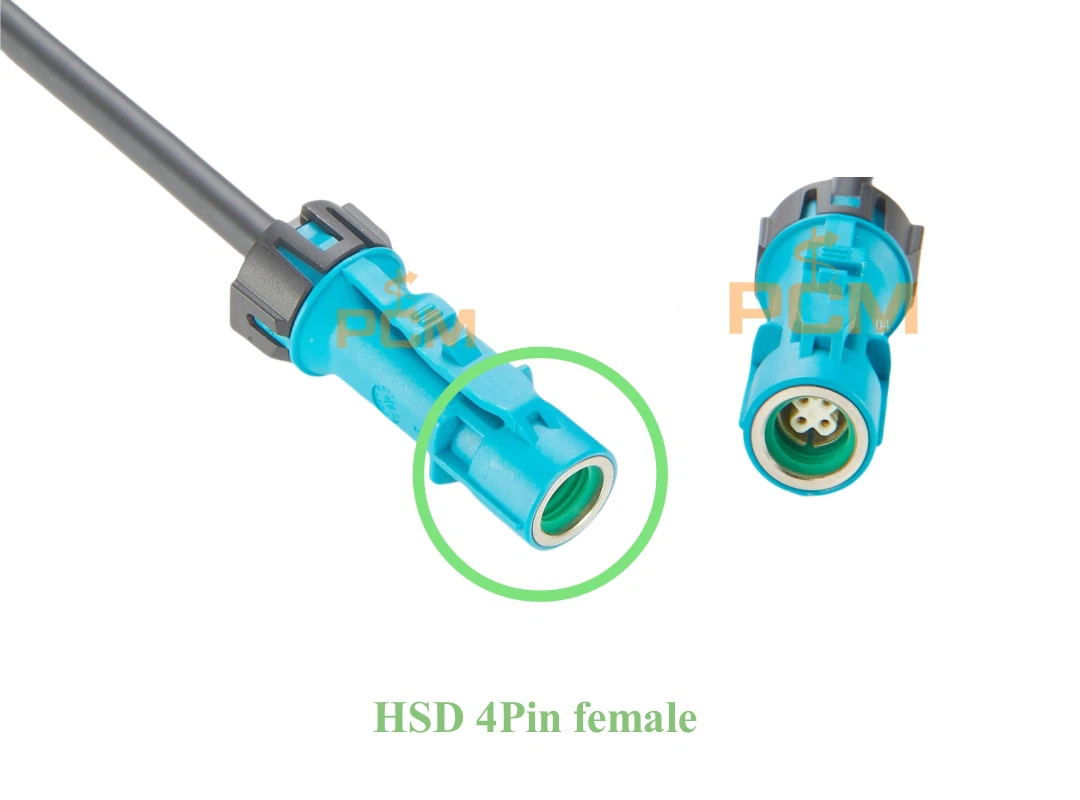

Stifttilldelning
| Stift | HSD-kontakt D4K10A-1D5A5-Z |
| 1 | Inte ansluten |
| 2 | CH1 MDI+ |
| 3 | CH1 MDI |
| 4 | Inte ansluten |
| Skydda | Ansluten |
| Stift | D-SUB9 RS232-kontakt |
| 1..3 | Inte ansluten |
| 4 | CH1 MDI+ |
| 5 | CH1 MDI |
| 6...9 | Inte ansluten |
| Skydda | Ansluten |

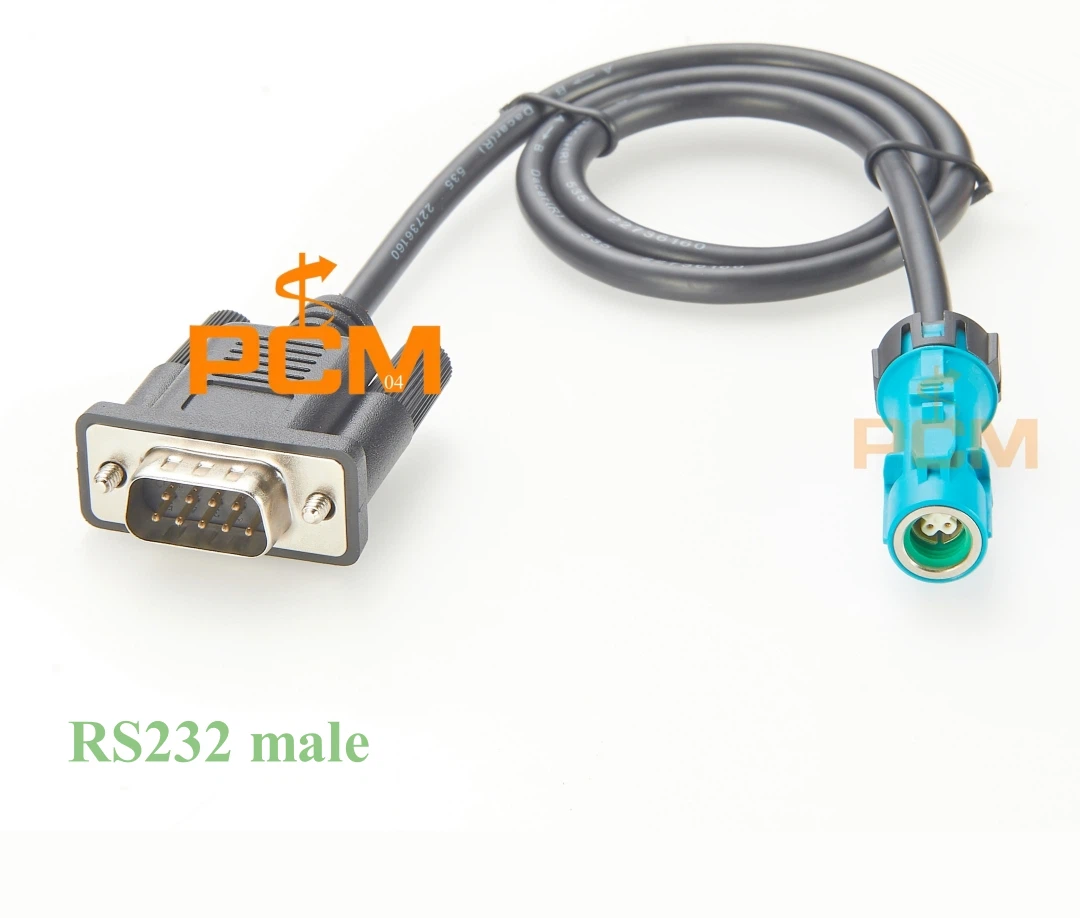

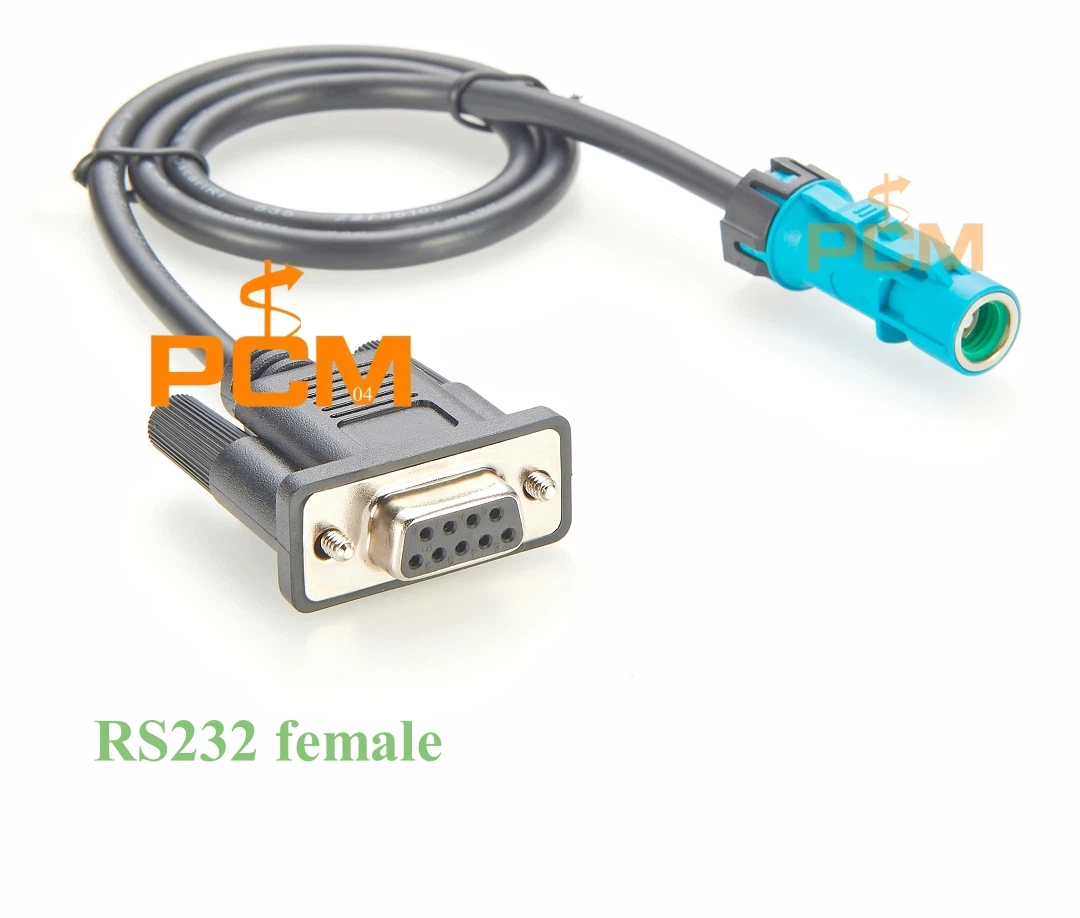

DB9 RS232 Könsval
