Den ultimata routinglösningen för trånga utrymmen: varför du behöver vinklade mikro-monterade kabelenheter

Sammanfattning:När industriella datorer, telematikenheter och medicinsk instrumentering blir allt mer kompakt, har intern kabeldragning blivit en komplex teknisk flaskhals. Standard raka strömkontakter kräver betydande vertikalt spel för trådens naturliga böjradie. Att tvinga in en rak kabel i ett tätt chassi äventyrar krimpintegriteten allvarligt, vilket leder till trasiga koppartrådar, ökat motstånd och eventuellt termiskt fel.

Den konstruerade lösningen ligger ianpassade vinklade mikro-Fit-kabelenheter. Genom att konstruera trådutgången i exakta 90-graders (upp/ner/vänster/höger) eller 45-graders vinklar elimineras mekanisk påfrestning, vilket konturerar selen perfekt till enhetens chassi.

Figur 1: Anpassad 4-stift 90-graders "Upp" utgångsvinklad Micro-Fit 3.0-sele.

1. Den dolda faran med "tvingade" böjradier

Ett vanligt men ändå katastrofalt tekniskt fel är att feltolka den maximala strömstyrkan på ett datablad samtidigt som man ignorerar den mekaniska geometrin. Hårdvarudesigners kopplar ofta in en vanlig rak Micro-Fit 3.0-kontakt och böjer omedelbart kablarna 90 grader för att passa höljets lock.

EnligtIPC-A-620 tillverkningsstandarder, att tvinga en strömkabel med flera kretsar att böjas skarpt omedelbart bakom den krympta terminalen skapar en enorm, koncentrerad mekanisk påfrestning:

• Crimp Deformation:Det laterala draget i tråden förvränger den lilla metallterminalen inuti plasthöljet, försämrar den primära elektriska kontaktytan och riskerar spänningsfall.
• Trådbrott:Trådens yttre kopparsträngar sträcker sig och går så småningom av under spänning. Detta minskar den totala mätaren (AWG), vilket avsevärt ökar det elektriska motståndet och genererar överskottsvärme under belastning.

2. 90-graderslösningen: upp, ner, vänster eller höger?

För att dra kablar rent parallellt med kretskortets yta utan att generera terminalspänningar, tillverkar Premier Cable konstruerade90-graders vinklade Micro-Fit-enheter. Till skillnad från en generisk friktions-låskontakt har Micro-Fit 3.0 en specifik låsspärr. Detta innebär att en enda "rätt vinkel" orientering inte passar alla mönster. Du måste ange den exakta utgångsriktningen i förhållande till din PCB-layout.

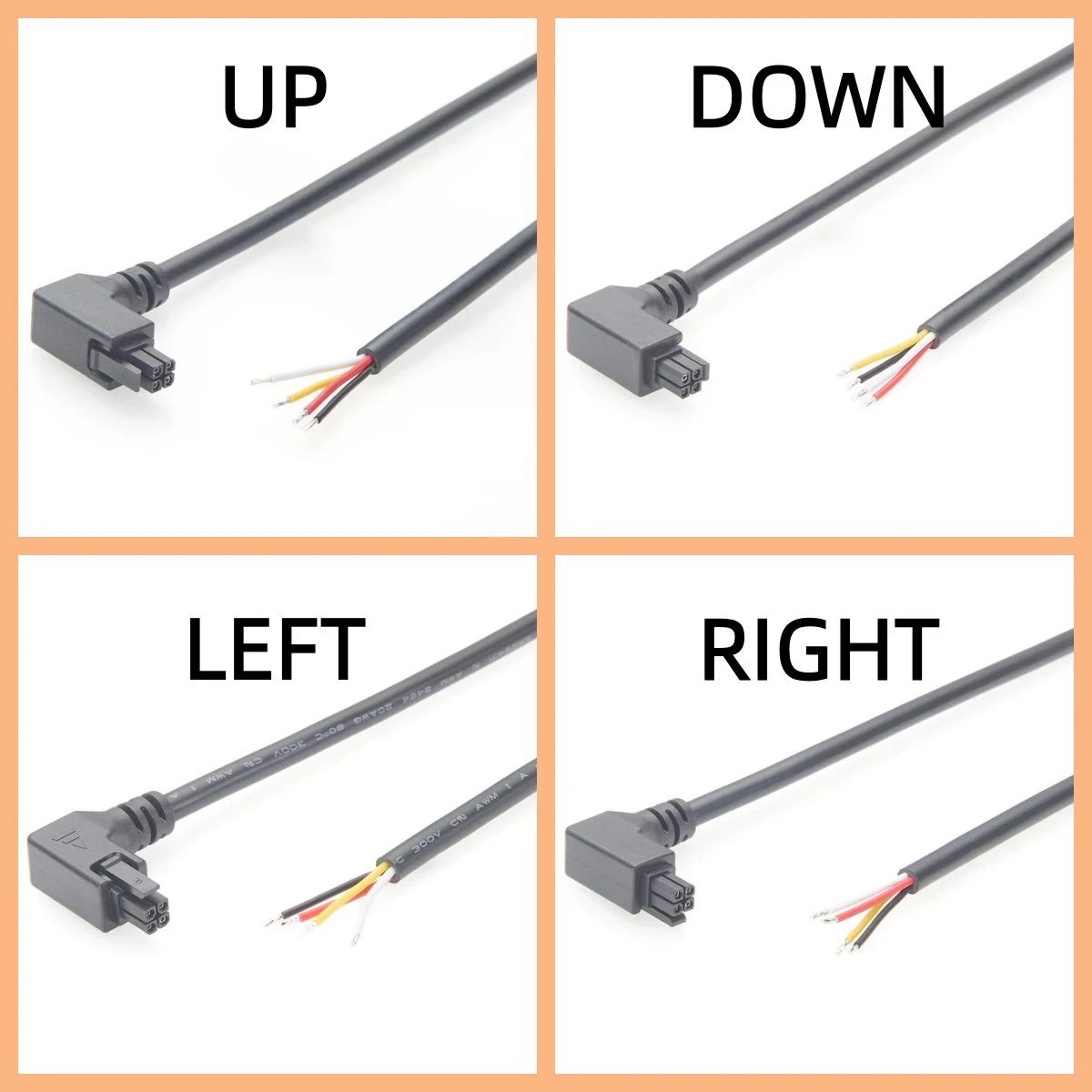

Figur 2: Fyra distinkta 90-graders överformningsriktningar (upp, ner, vänster, höger) baserat på spärrposition.

• 90 grader UPP utgång:Trådarna går ut mot låsspärren. Idealisk när kontakten är monterad nära nederkanten av ett kort och kablar måste dra uppåt.
• 90 grader NED utgång:Kablar går ut från spärren. Perfekt för topp-monterade headers där kablar måste falla ner.
• 90 grader VÄNSTER/HÖGER Avsluta:Designad för sidledes routing perfekt parallellt med kylflänsar, minnesmoduler eller andra höga komponenter.

3. Den sällsynta 45-gradersutgången: Den perfekta diagonalen

Ibland är en sväng på 90-grader för skarp och en vanlig rak avfart är för lång. Att dra tjocka, fler-ledarkablar (som en 8-stifts eller 12-stifts Micro-Fit som bär kraftig ström) runt interna stödstag eller diagonalt över hörnen på ett hölje kräver en jämn, svepande bana.

Premier Cable tillverkar specialiserade45-graders vinklade Micro-Fit-enheterför att lösa detta:

• Optimerat flöde:Denna unika geometri ger det mjukaste flödet för tjocka trådar.
• EMI-minskning:Att konturera hörndragningen minimerar trådlängden och minskar elektromagnetisk interferens (EMI) loopområden inom känslig elektronik.

Figur 3: Makrobild av en unik 45--graders utgång övergjuten Micro-Fit 3.0-enhet.

4. Hemligheten bakom tillförlitlighet: Övergjutningsteknik

Hållbara vinklade sammansättningar av-kvalitet kan inte skapas genom att bara böja standard Molex-höljen. För att upprätthålla sann signalintegritet och kraftöverföring,anpassad övergjutningär inte-förhandlingsbar.

På Premier Cable tillverkas våra vinklade Micro-Fit-selar med hjälp av specialiserad formsprutning. Efter att terminalerna är perfekt krympta och insatta är hela den bakre-änden av kontakten inkapslad i ett styvt eller halv-flexibelt harts (som PVC eller PUR).

• Absolut avlastning:Överformen absorberar 100 % av alla mekaniska dragkrafter eller vibrationer, vilket säkerställer att ingen stress når de ömtåliga krimpfogarna inuti huset.
• Miljöskydd:Den förseglade baksidan- förhindrar att damm, fukt och industriella föroreningar kommer in i kontakthuset.
